Perfekt abgestimmt auf Ihre Anwendung
Präzise und universell – unsere Dosimar-Familie. Zahnraddosierpumpen für PUR, Kleber, Harze & co.

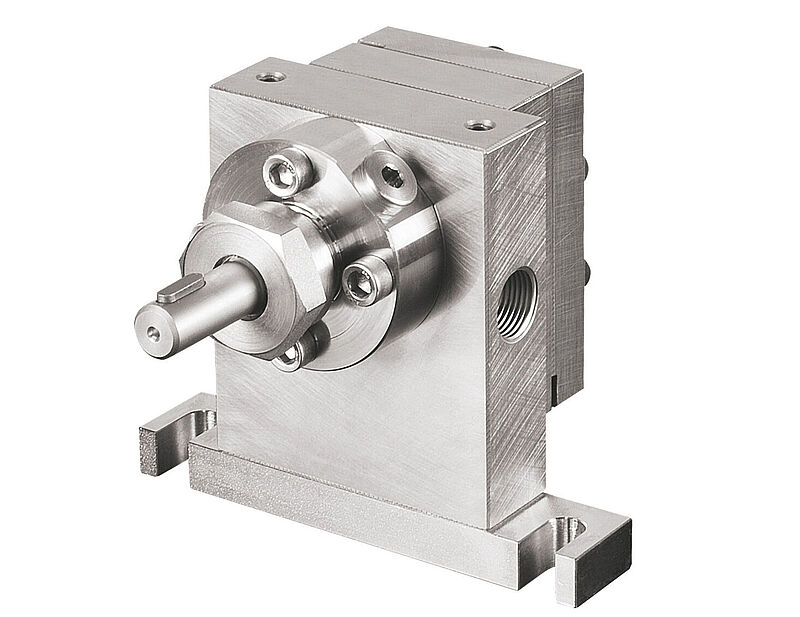

Dosimar Zahnraddosierpumpen mit Direktanschluss
Dank ihrer seitlichen Bohrungen lässt sich die Zahnraddosierpumpe Dosimar direkt in verschiedenste Einbausituationen integrieren. Häufig wird sie beispielsweise in Dosiermaschinen verbaut. Zugleich ermöglicht ihre Anschlussleiste ein leichtes Befestigen der Pumpe.
Neben der Dosierung von Polyurethankomponenten wie Isocyanten und Polyolen, diversen Harzen und anderen Flüssigkeiten findet Dosimar Anwendung in der Herstellung verschiedener Fasern wie beispielsweise Aramid und PAN. Darüber hinaus dosiert sie Additive beispielsweise im Polymerisationsprozess.
| Abmessungen mm | 55x67,5 | 75x102 | 96x125 | 100x152 | 245x260 | Ø 79 |
| Fördervolumen ccm/U | 0,02-3 | 0,08-6 | 6-50 | 70-100 | 150-200 | 0,08-6 |
| Gegendruck bar (max) | 30 | 100 | 100 | 100 | 100 | 100 |
| Material | Materialeigenschaften | Einsatzbedingungen | zulässige Betriebstemperatur max. °C | Reinigungs-temperatur max. °C |
|---|---|---|---|---|
| F16 | hochwolfram-, vanadium- und chromlegierter Hochleistungsschnellarbeitsstahl |
| 450 | 550 |
| N19 | hochchromlegierter korrosionsbeständiger Stahl, Zusätze von Molybdän und Vanadium |
| 180 | 200 |
| N31 | hochchromlegierter korrosionsbeständiger Stahl, Zusätze von Molybdän und Vanadium Kann mit Stellite S2 kombiniert eingesetzt werden. |
| 250 | 300 |
| Stellite S2-Legierung | auf Kobaltbasis mit hohem Chromanteil und Zusätzen von Wolfram und Nickel Kann mit N31 kombiniert eingesetzt werden. |
| 150 abhängig vom Kombinations-werkstoff | 300 abhängig vom Kombinations-werkstoff |
| N33 | hochchromlegierter korrosionsbeständiger Stahl, Zusätze von Nickel, Molybdän und Mangan |
| 200 | 220 |
Der Pumpenanschluss an den Antrieb ist in folgenden Ausführungen verfügbar:
- herausgeführte Welle
Zahnradpumpe mit Antrieb
- Grundplatte mit Anschlussblock
- Kupplung
- Bogenzahn-Kupplung
- Ganzstahlkupplung
- Magnetkupplung
- Motor
- Asynchronmotor
- Getriebemotor
- Synchronmotor
Die Antriebseinheiten werden entsprechend der Einsatzbedingungen ausgelegt
Beschichtung
Eine bedeutende Stellung bei der Entwicklung neuer Produkte nehmen Beschichtungstechnologien ein. Die verschiedenen Beschichtungstechnologien erweitern die Einsatzmöglichkeiten der eingesetzten Grundwerkstoffe. Darüber hinaus vermindert eine Beschichtung Reibung, Verschleiß und Korrosion. Grundsätzlich können die benannten Werkstoffe je nach Ausführung beschichtet werden.
Diamond-Like Carbon (DLC) „diamantähnliche Kohlenstoff-Beschichtung“ verbessert die Gebrauchseigenschaften:
- hohe Oberflächenhärte
- hoher Verschleißschutz
- geringerer Reibungskoeffizient
- besserer Korrosionsschutz gegenüber aggressiven Medien
- höherer chemischer Widerstand / Stabilität
- Antihaftwirkung (reduzierte Anhaftung von Polymeren und anderen Materialien)
- hohe Temperaturfestigkeit bis 250°C
- exzellente Maßhaltigkeit (keine Veränderung der hohen Fördergenauigkeiten)
- hohe Wirtschaftlichkeit durch längere Standzeiten und Verbesserung der technologischen Eigenschaften
- biokompatibel, ermöglicht den Einsatz in der Lebensmittelindustrie und im medizinischen Bereich
Dichtungssysteme der Zahnradpumpe
- Stopfbuchsabdichtung
- Radialwellendichtring
- Labyrinthdichtung
- Gleitringdichtung
- Magnetkupplung
Atex-Richtlinie 2014/34/EU
Eine Ausführung gemäß Atex-Richtline kann für die Pumpe als auch für die Kupplung, Motor sowie für die gesamte Einheit erfolgen.
Temperierung der Zahnradpumpe
Eine Temperierung kann sowohl elektrisch als auch flüssig erfolgen.
Anfragespezifikation Zahnraddosierpumpen
Bitte füllen Sie dieses Formular aus – mit diesen
Daten wählen wir die passende Zahnradpumpe aus.
Anfragespezifikation Antriebseinheit
Bitte füllen Sie dieses Formular aus – mit diesen Daten wählen wir den passenden Antrieb zur Pumpe aus.
Das Pumpenprogramm kann aufgrund der Vielzahl der Ausführungen nicht vollständig aufgeführt werden, gleiches gilt für die Anwendungsbereiche. Wir beraten Sie gern!
